Touret de levage type goupille ou boîte
L'œillet de traction de type goupille ou boîte de Caston est composé de barres d'acier soumises à un traitement thermique. La surface du filetage est soumise à un traitement de nitruration ou un procédé au laser pour améliorer sa dureté. Les utilisateurs peuvent choisir la spécification en fonction de la charge et du filetage.

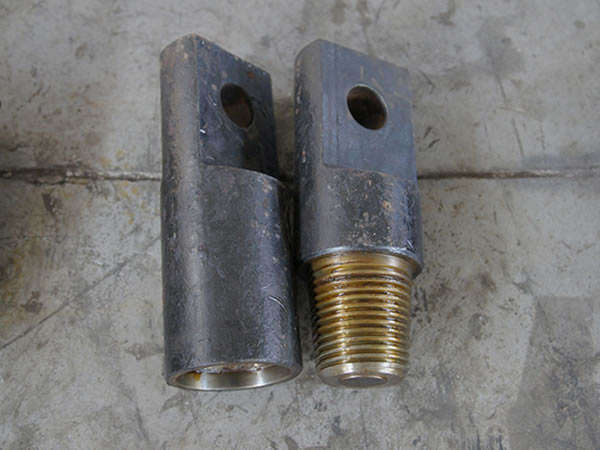

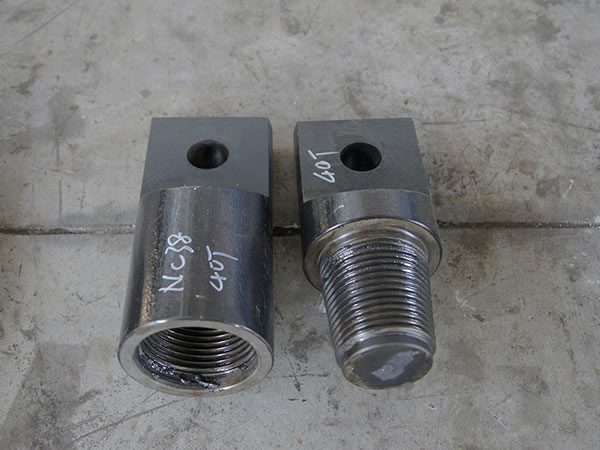

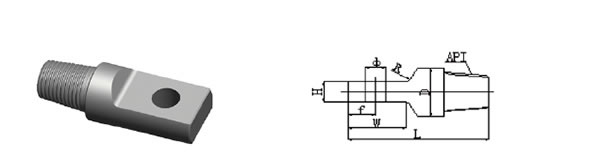

Paramètres de l'œillet de traction type goupille
![Paramètres de l'œillet de traction type goupille](/upload/3834/o/14_12_male-female-pull-head_04.jpg)
Spécifications | D | L | W | f | H | φ | API | Kg |
DT60BT-01 | 75 | 200 | 100 | 40 | 30 | 32 | 60/1"5 | 3.5 |
DT73BT-01 | 82 | 230 | 115 | 55 | 40 | 42 | NC23 | 5.2 |
DT73BT-03 | 90 | 250 | 115 | 55 | 40 | 42 | NC26 | 7.8 |
DT89BT-01 | 105 | 270 | 115 | 55 | 45 | 42 | NC31 | 9 |
DT102BT-01 | 120 | 280 | 115 | 55 | 45 | 42 | NC31 | 12 |
DT114BT-01 | 127 | 280 | 115 | 56 | 45 | 46 | NC38 | 15 |
DT127BT-01 | 165 | 450 | 200 | 107 | 70 | 76 | NC50 | 58 |
DT140BT-01 | 190 | 480 | 215 | 115 | 100 | 96 | 51/2FH | 70 |

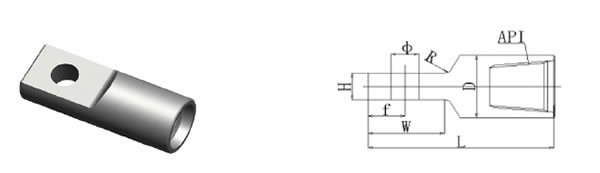

Paramètres de l'œillet de traction type boîte
![Paramètres de l'œillet de traction type boîte](/upload/3834/o/14_12_male-female-pull-head_05.jpg)
Modèle | D | L | W | f | H | φ | API | |
DT60BT-02 | 75 | 200 | 100 | 40 | 30 | 32 | 60/1"5 | 4 |
DT73BT-02 | 82 | 230 | 115 | 55 | 40 | 42 | NC23 | 5.5 |
DT73BT-04 | 90 | 250 | 115 | 55 | 40 | 42 | NC26 | 6.8 |
DT89BT-02 | 105 | 270 | 115 | 55 | 45 | 42 | NC31 | 9 |
DT102BT-01 | 120 | 280 | 115 | 55 | 45 | 42 | NC31 | 10.5 |
DT114BT-02 | 127 | 280 | 115 | 56 | 45 | 46 | NC38 | 12 |
DT127BT-02 | 165 | 450 | 200 | 107 | 70 | 76 | NC50 | 52 |
DT140BT-02 | 190 | 480 | 215 | 115 | 100 | 96 | 51/2FH | 66 |

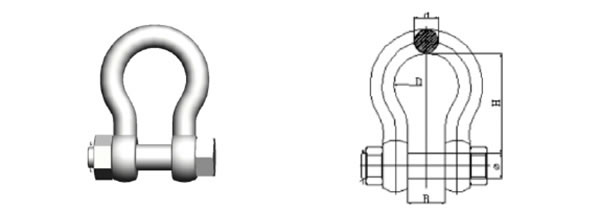

Paramètres de la manille en D à haute résistance
![Paramètres de la manille en D à haute résistance](/upload/3834/o/14_12_male-female-pull-head_06.jpg)
Modèle | Charge admissible (T) | Principaux paramètres (mm) | kg | ||||
d | φ | B | D | H | |||
DTXK2-1/4 | 45 | 58 | 65 | 95 | 160 | 235 | 32 |
DTXT2-1/2 | 55 | 64 | 70 | 105 | 185 | 268 | 45 |
DTXK2-3/4 | 60 | 70 | 78 | 110 | 200 | 290 | 60 |
DTXK3---- | 85 | 76 | 82 | 120 | 230 | 340 | 75 |
DTVK3-1/4 | 100 | 86 | 92 | 130 | 235 | 360 | 100 |
DTXK3-1/2 | 120 | 90 | 95 | 154 | 240 | 370 | 120 |
DTXK4---- | 150 | 102 | 108 | 160 | 255 | 380 | 160 |
DTXK4-1/4 | 175 | 108 | 120 | 170 | 265 | 380 | 190 |
DTXK4-3/4 | 200 | 120 | 130 | 185 | 280 | 395 | 300 |
DTXK5---- | 250 | 127 | 140 | 210 | 330 | 470 | 350 |
DTXK6---- | 300 | 152 | 170 | 220 | 350 | 520 | 500 |
DTXK7---- | 400 | 178 | 190 | 230 | 365 | 575 | 700 |
