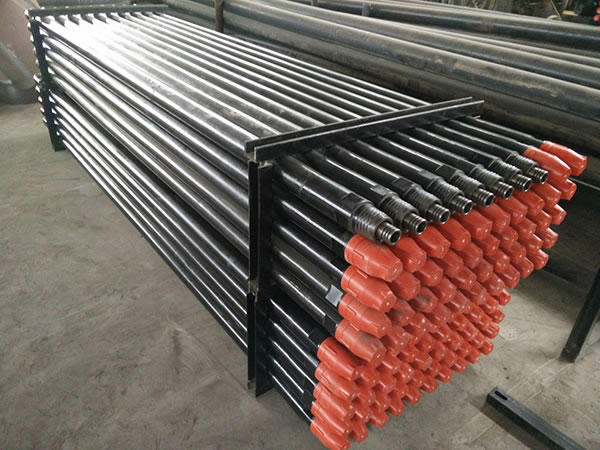

Tige de forage rotatif

Notre tige de forage rotatif est classée en type couche unique, en type double couche et en type triple couche.

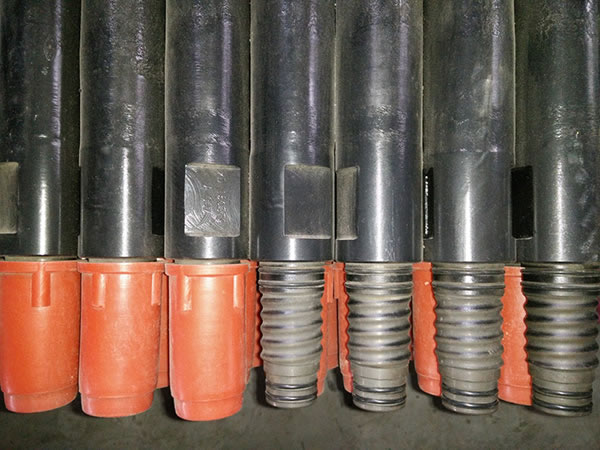

Tige de forage à couche unique
Tige de forage à double couche

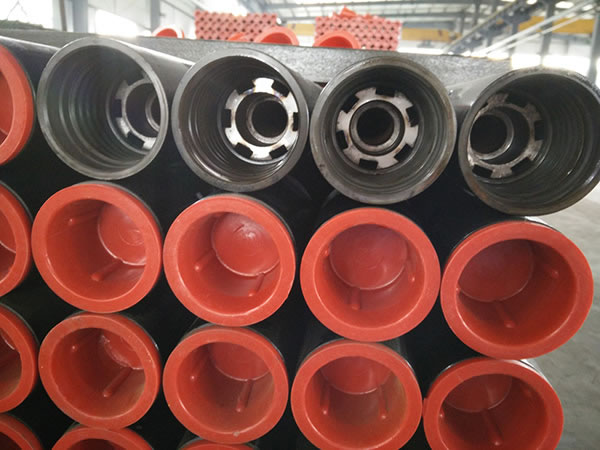

Tige de forage à triple couche

La tige intègre à la fois des tuyaux de forage internes et externes. Un espace en forme d'anneau est formé entre les tuyaux, jouant le rôle de canal pour transporter le fluide de rinçage pendant le forage. Les tiges de forage multiples génèrent un canal de circulation interne multicouche qui travaille à fournir de l'air et du liquide, ainsi que pour accélérer et garantir le débit et l'éjection du mélange de débris. Caston a pour but d'améliorer la concentricité et la performance d'étanchéité des tubes de forage, des sous-joints de type broche et boîte des tiges de forage à double couche. Pour cela, nous adoptons une technique de moulage par extrusion à chaud qui réduit en grande partie les risques de construction.

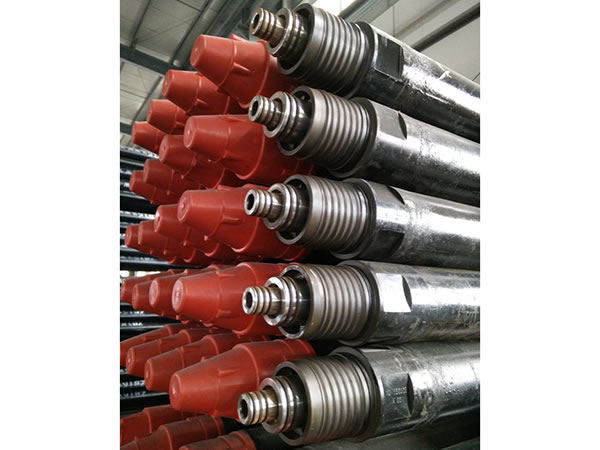

  • Tige de forage à double couche
  • Tige de forage à double couche

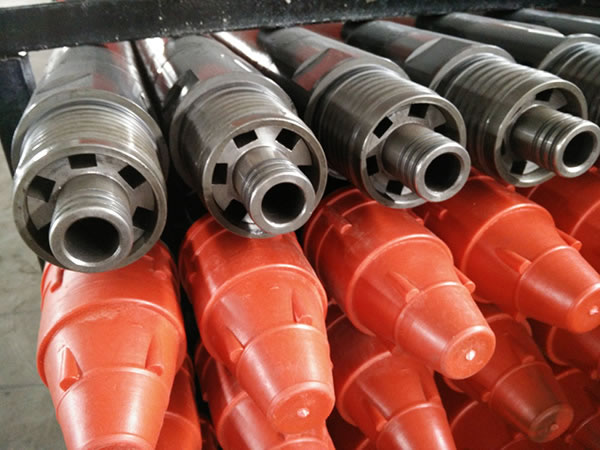

  • Tige de forage à triple couche
Avantages

1. Le forage est réalisé sans toucher à la paroi du puits. Le fond du puits ne peut donc pas s'effondrer ni avoir de fuites.
2. Faible fluide de forage; Le processus de forage présente peu de déplacement, un retour rapide et un fond bien propre.
3. La tige de forage rotatif présente des avantages uniques dans le forage directionnel, le forage horizontal et les opérations de carottage.
4. Elle fonctionne à grande vitesse dans le forage de puits de grand diamètre.
5. Caston a développé une nouvelle technique de forage sur la base de la tige de forage à double couche.
6. Spécifications de la tige de forage rotatif: 5"5 1/2 5 7/8 6 5/8 7 5/8 8 1/2 9 1/2 10;
Qualité d'acier: API E75, X95, G105, S135 et aciers de haute résistance

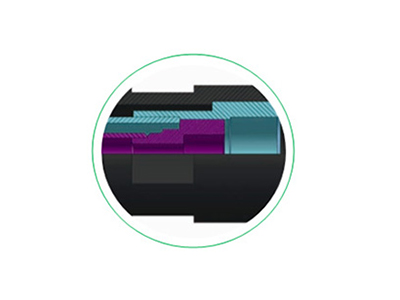

  • La structure d'étanchéité externe est adoptée pour la tige de forage double / triple couche pour plus de commodité pendant l'installation et le remplacement des bagues d'étanchéité.

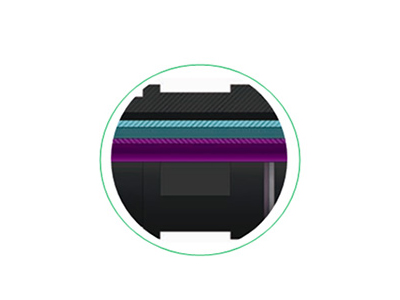

  • La tige de forage à double couche est structurée par une méthode d'étanchéité interne pour protéger les bagues d'étanchéité.

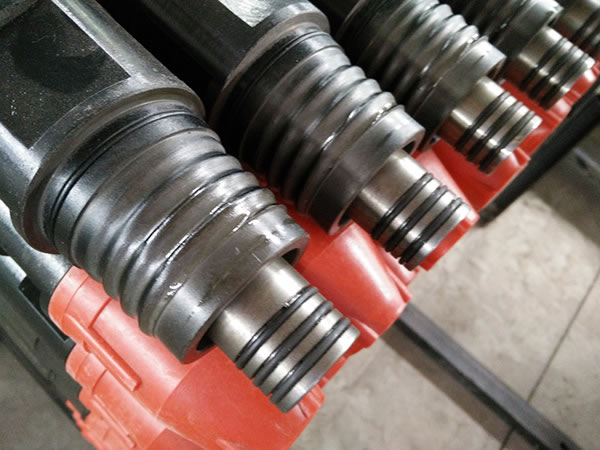

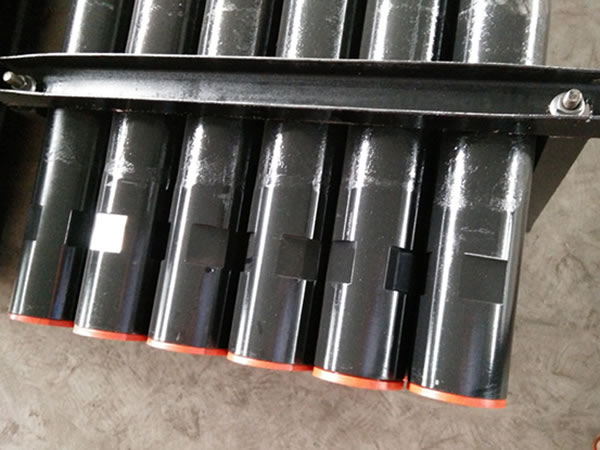

  • Des bouchons carrés sont utilisés pour la rotation des pinces sur les extrémités des tuyaux pour s'assurer que le tuyau extérieur est solidement relié.

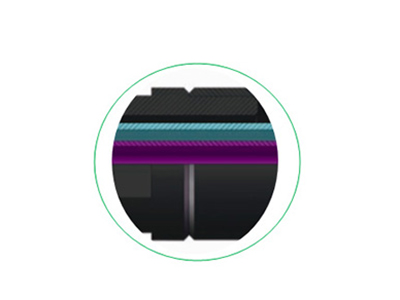

  • L'extrémité du tuyau extérieur et le corps de tube de la tige de forage triple couche sont positionnés avec précision. Le tuyau extérieur est soudé par technique de soudage bout à bout, assurant efficacement la concentricité des tiges de forage.

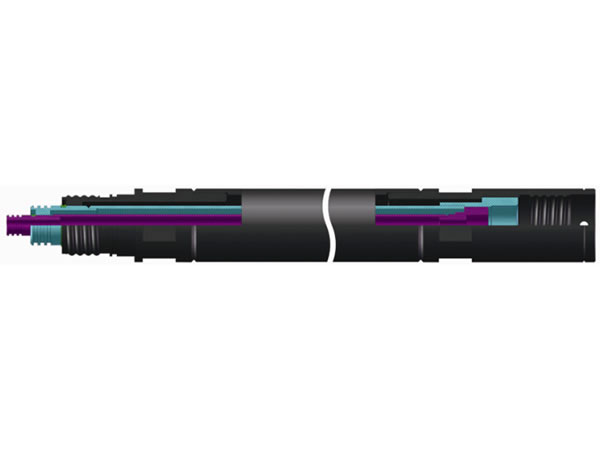

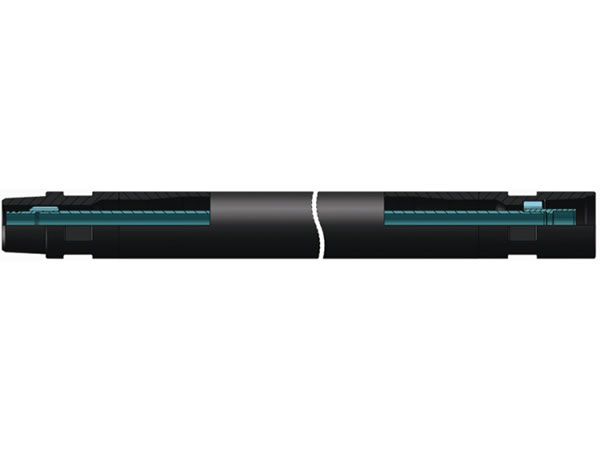

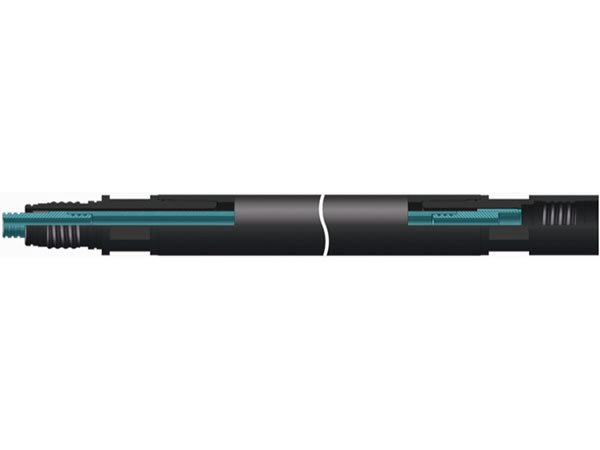

  • Structure de la tige de forage triple couche

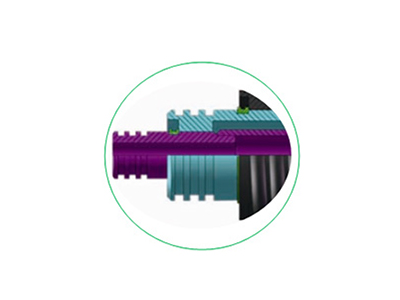

  • Le tuyau extérieur adopte un filetage standard API pour une connexion ferme des tuyaux.

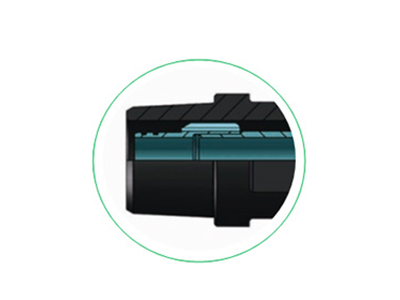

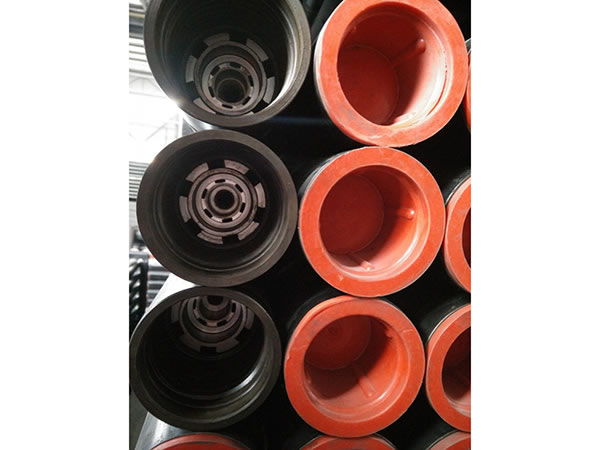

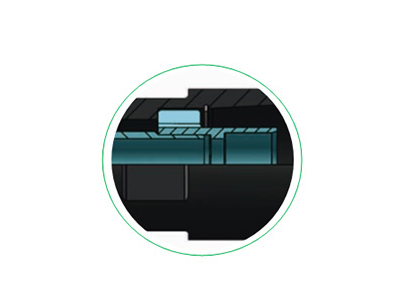

  • Structure interne de la tige de forage double couche

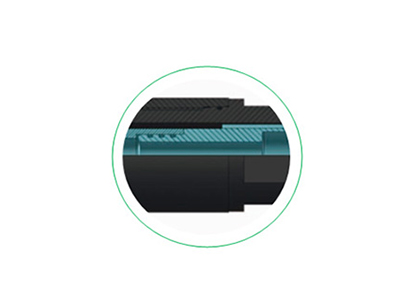

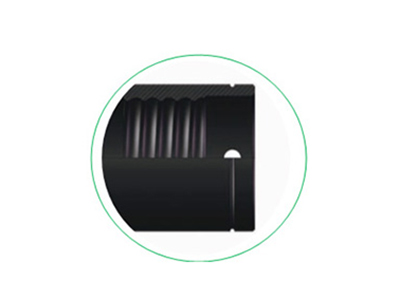

  • Le tube extérieur est conçu avec le filetage conforme aux normes API

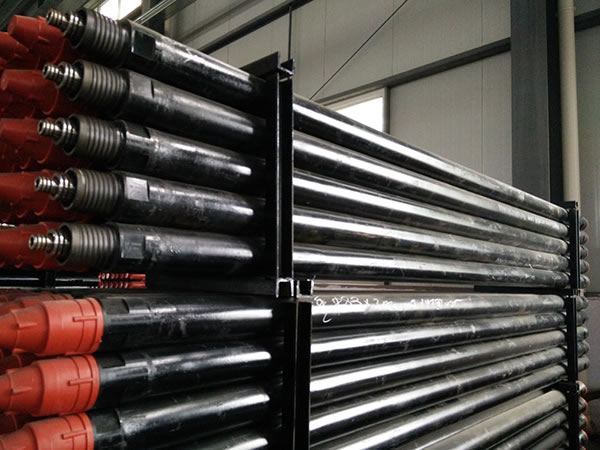

  • Tige de forage double couche

Paramètres
Nom Spécifications Tuyau de forage extérieur (mm) Tuyau intermédiaire (mm) Tuyau de forage intérieur (mm) Espace de débit maximal (mm)
filetage diamètre extérieur épaisseur de paroi longueur diamètre extérieur épaisseur de paroi diamètre extérieur épaisseur de paroi canal extérieur canal intermédiaire canal intérieur
Tige de forage interne épaisse couche unique 50 Φ50×6×1.5M Type boucle ondulée 50 6 1500





38
Tige de forage externe épaisse couche unique 50 Φ50×6×1.5M Type boucle carrée 50 6 1500





38
Tige de forage interne épaisse couche unique 60 Φ60×6×1.5M Type boucle ondulée 60 6 1500





48
Tige de forage couche unique 60 Φ60×6×2M Type boucle ondulée 60 6 2000





48
Tige de forage interne épaisse couche unique 60 Φ60×6×2M Type boucle ondulée 60 6 2000





48
Tige de forage interne épaisse couche unique 60 Φ60×6×3M Type boucle ondulée 60 6 3000





48
Tige de forage double couche 60 Φ60X1.5M Type boucle ondulée 60 7 1500

28 4.5 18
19
Tige de forage double couche 73 Φ73X2M Type boucle ondulée 73 6 2000

34 4 27
26
Tige de forage double couche 73 Φ73X3M Type boucle ondulée 73 6 3000

34 4 27
26
Tige de forage triple couche 89 Φ89×1.5M Type boucle ondulée 89 7 1500 42 4 28 4.5 47 6 19
Tige de forage triple couche 89 Φ89×2.5M Type boucle ondulée 89 7 2500 42 4 28 4.5 47 6 19
Tige de forage triple couche 89 Φ89×3M Type boucle ondulée 89 7 3000 42 4 28 4.5 47 6 19
